KJR型全分布式激波吹灰器
作者：科晋尔 日期：2015-01-23
作者：科晋尔 日期：2015-01-23
一、激波吹灰器的基本原理
基本原理：激波吹灰器又称弱爆炸波吹灰器、冲击波吹灰器、脉冲吹灰器等。KJR型燃气脉冲波除灰系统产生的冲击波是一种以超音速传播的强压缩波，它的除灰作用机理主要反映在以下三个方面： 机械冲击：喷口喷射出的冲击波通常带有较高压力（1.0MPa）和较高的速度（1500m/s左右），产生类似蒸汽吹灰器（0.8MPa~1.5MPa）的作用效果，直接作用在受热面，使管子表面的积灰破裂，从附着面上脱落。 声波辐射作用：爆燃气体进入炉内时，常常伴随着巨大的声响，而且这种声波是低频的，不易衰减，通过声波的拉压交变应力使积灰松散、脱落。 气流的热清洗作用：高温燃气达到受热表面时，所携带的热能量能软化管子表面的积灰，降低积灰间及积灰与管子表面的结合力，在气流的吹扫下，实现对各换热表面的清灰。

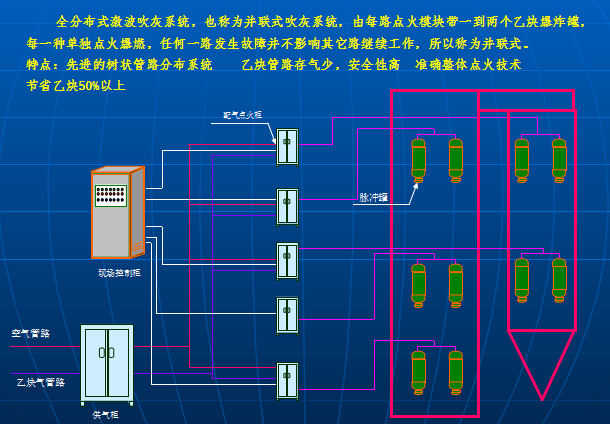

二、全分布式激波吹灰器系统简图
全分布式激波吹灰系统，也称为并联式吹灰系统，由每路点火模块带一到两个乙炔爆炸罐，每一种单独点火爆燃，任何一路发生故障并不影响其它路继续工作，所以称为并联式。 特点：先进的树状管路分布系统 乙炔管路存气少，安全性高 准确整体点火技术 节省乙炔50%以上
三、应用范围
公司研发的最新一代并处于国际领先地位的激波吹灰器，该吹灰器系统由控制系统、供气系统、配气点火模块、脉冲罐及连接管路组成，采用先进的流量控制技术，配比精确，耗气量极小特别是对爆燃波发生器的爆燃罐进行了重大创新，克服了国内锅炉现使用的燃气类吹灰器的许多缺陷，大幅度提高了爆燃波对锅炉过热器、省煤器、空预器等换热面的吹灰强度和安全可靠性，实现了高度安全性、高可靠性、高度集成化和高节能性（燃料气和电耗）的目标，极大地拓宽了激波吹灰器的适用范围, 产品既广泛适用于各类电站锅炉，还以极高性价比优势特别适用于石油、化工、冶金、水泥、造纸、采暖等行业的工艺加热炉、余热锅炉、化工厂热交换炉、造纸厂碱回收炉、供暖锅炉等工业锅炉的换热器受热面的除灰。
四、KJR型激波吹灰器优点
1、吹灰系统操作简单。系统由自动控制系统、稳压供气系统、各分支吹灰动力单元、以及管路系统组成，采用全分布式系统结构，各路吹灰动力单元互相独立，安全可靠性高，运行操作和控制简易。
2、吹灰器在爆燃时，能确保不对锅炉内部和外部部件或设施造成损坏。本公司激波吹灰器在爆燃时，其瞬时爆压只有0.8MP，这个数量级的压力既能保证吹灰强度，又不会对锅炉内部和外部部件或设施造成损坏。
3、集成配气点火系统拥有多项先进技术。在集成配气点火模块中，采用了独创的机电一体化主动自然对流抑制技术、临界混合器、完全防暴+双重防爆双向电磁阀、微型临界孔板稳流技术、持续电弧点火技术等先进技术装置和措施，确保无回火和哑炮，确保安全可靠运行。
4、安全系数高。采用全分布式系统和树型管路结构，管路系统没有空气输送管路，只有燃料输送管路，管路系统得到了大幅度简化，极大地提高了管路系统的可靠性，同时也极大地减少了管路系统的维护维修 工作量和费用。所有螺纹连接处的连接螺纹都涂有厌氧密封胶，可确保实现零泄漏。管路与集成配气点火模块之间全部采用不锈钢软管连接，可避免爆炸所产生的振动传递到管路系统上，进一步提高了管路系统的安全性和可靠性。管路内外表面皆经过涂塑处理，可确保长期使用无锈蚀，不但提高了管路的使用寿命 自动稳压供气柜，主动式燃气泄漏安全防护技术、智能缺气检测等安全防护措施，确保供气压力的稳定和供气安全。
5、自动控制系统稳定性好，操作简易。控制系统主要元件采用进口元件。操作上允许用户对任意一个吹灰喷口的吹灰强度、吹扫开始时间、每次吹灰的放炮数量在允许范围内任意设置和编制吹灰流程随时调用；能将信号接入DCS系统。
6、维护成本低，稳定性优越。由于高度集成化和模块化，整个系统安装、调试和维护非常简便。同时由于耗气量小，节能的同时使更换燃气的频率大大降低。
7、可对市场上的任何形式的脉冲吹灰系统都能进行改进。
